Productintroductie

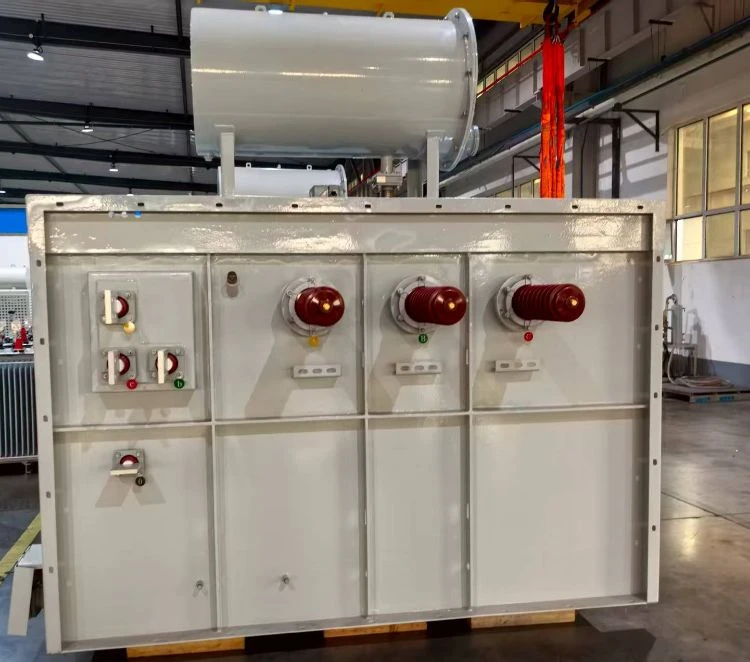

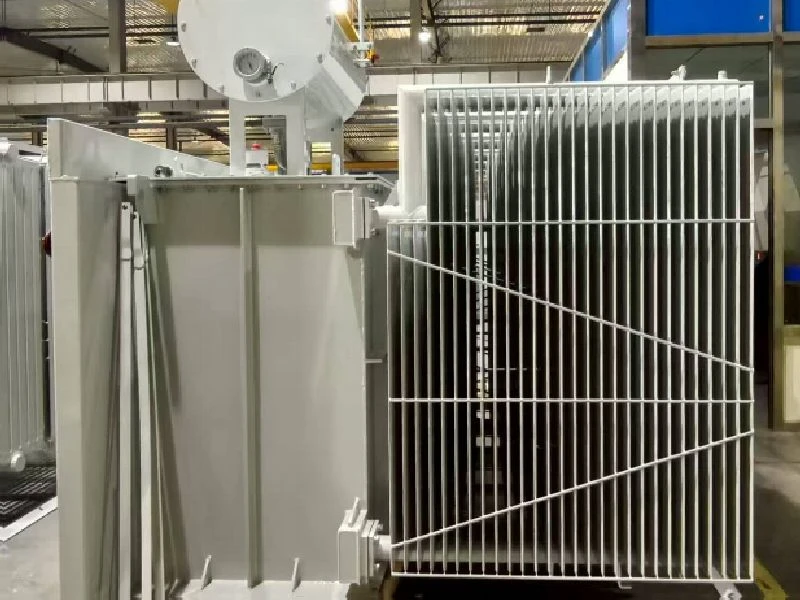

Photovoltaic Transformer is een gespecialiseerde transformator ontworpen voor fotovoltaïsche (PV) energieopwekkingssystemen. De kernfunctie ervan is het verhogen van de lage spanningsoutput van PV-panelen naar een hoge spanning die geschikt is voor aansluiting op het elektriciteitsnet, waardoor de efficiëntie van de energietransmissie wordt verbeterd en de systeemstabiliteit wordt gegarandeerd. Voor deze toepassing worden doorgaans olie--transformatoren gebruikt. De behuizing van dergelijke transformatoren is doorgaans behandeld met anti-corrosiecoatings en is voorzien van een thermisch isolatieontwerp, met een beschermingsklasse tot IP54. Hierdoor kan hij zich aanpassen aan een breed temperatuurbereik en stabiel werken in ruwe omgevingen zoals zandige, stoffige en zoute- nevelomstandigheden.

Omvang van het aanbod

Product: Fotovoltaïsche transformator;

Aantal fasen: 3 fasen;

Nominaal vermogen: tot 12500 kVA;

Primaire spanning: 0,4 kV, 0,69 kV;

Secundaire spanning: 10KV, 35KV;

Vectorgroep: Dyn11;

Aanpasbare productie: beschikbaar.

Aanpasbare productie

Het aanpassen van PV-transformatoren omvat een gepersonaliseerd ontwerp van parameters, structuur en prestaties op basis van de specifieke scenario's en technische vereisten van PV-energiecentrales, waardoor een hoge compatibiliteit tussen de apparatuur en het totale systeem wordt gegarandeerd. De fotovoltaïsche transformator kan worden aangepast aan diverse projectbehoeften, waardoor hij aan verschillende toepassingsomgevingen kan worden aangepast.

1. Kernvraagscenario's voor maatwerk

Aanpassing van PV-transformatoren wordt meestal aangestuurd door de volgende speciale vereisten: verschillen in netaansluiting; Extreme omgevingsomstandigheden; Ruimtebeperkingen; Speciale functionele eisen; Capaciteit en belastingskarakteristieken.

2, Kernvraagscenario's voor maatwerk

Aanpassing van elektrische parameters: spanningsniveau, kortsluitimpedantie, vectorgroep, verliesniveau; Opbouw- en materiaalaanpassing: Thermisch ontwerp, Beschermingsklasse, Isolatiemateriaal, Uiterlijk en installatie; Functionele moduleaanpassing: intelligente monitoring.

Toepassingsscenario's en kenmerken

1. Grootschalige-op de grond-gemonteerde PV-krachtcentrales

2. Gedistribueerde industriële en commerciële PV-systemen

3. Aanvullende landbouwvoltaïsche/visserij-voltaïsche projecten

4. Gedistribueerde PV op het dak (residentieel/klein commercieel)

5. PV-centrales voor speciale omgevingen: Plateau-PV, Kust-PV, Berg-PV.

Het belangrijkste toepassingsprincipe van PV-transformatoren is 'aanpassen aan de schaal en omgeving van de energiecentrale': grootschalige elektriciteitscentrales geven prioriteit aan capaciteit en weerbestendigheid, gedistribueerde projecten richten zich op veiligheid en flexibiliteit, en speciale scenario's vereisen gerichte aanpassing van bescherming en structuur. Het ontwerp moet rekening houden met de kenmerken van grote schommelingen in de PV-opbrengst en een hoge harmonische inhoud, waardoor compatibiliteit met omvormers en elektriciteitsnetwerken wordt gegarandeerd om een efficiënte en stabiele stroomtransmissie te bereiken.

Uitvoeringsnormen

35kV olie-ondergedompelde drie-fasige dubbele-wikkelende niet-excitatiespanningsregeltransformator voor fotovoltaïsche energie, windenergie en energieopslag op het gebied van de nieuwe energieopwekking. Spanningsbereik: 35 kV~38,5 kV (hoge- spanningszijde); 0,4 kV~1,14 kV (laag-spanningszijde).
35 kV~38,5 kV/0,4 kV~ 1. 14kV
nominaal vermogen kVA	Niveau 1		Niveau 2		Niveau 3		impedantie %
nominaal vermogen kVA	Geen lastverlies kW	Geen belastingsverlies (75 graden) kW	Geen lastverlies kW	Geen belastingsverlies (75 graden) kW	Geen lastverlies kW	Geen belastingsverlies (75 graden) kW	impedantie %
1000	0.6	10.4	0.8	10.4	0.9	10.9	6. 0~ 14. 0
1250	0.8	12.5	0.9	12.5	1.1	13.2
1600	0.9	14.9	1.1	14.9	1.3	15.8
2000	1.2	16.5	1.4	16.5	1.5	17.4
2500	1.4	17.6	1.7	17.6	1.8	19.6
3000	1.6	20.3	1.9	20.3	2.1	22.5
3150	1.7	20.7	2.0	20.7	2.2	23.0
4000	2.0	24.6	2.3	24.6	2.6	27.3
4500	2.2	27.1	2.6	27.1	3.0	30.1
5000	2.4	28.2	2.8	28.2	3.2	31.3
5500	2.6	30.3	3.0	30.3	3.5	33.6
6300	2.9	31.5	3.4	31.5	3.8	35.0
8000	4.0	34.6	4.7	34.6	5.2	38.1
10000	4.8	40.8	5.7	40.8	6.3	45.3
12500	5.6	50.7	6.5	50.7	7.2	56.3
Opmerking: "35 kV~38,5 kV" verwijst naar het spanningsbereik aan de hoogspanningszijde; 0,4 kV~1,14 kV vertegenwoordigt het spanningsbereik aan de laagspanningszijde.

Klant geval

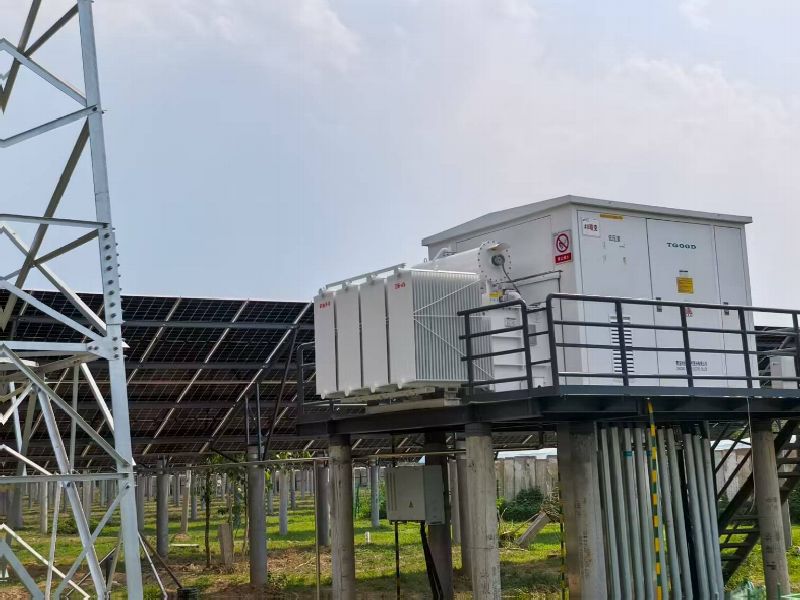

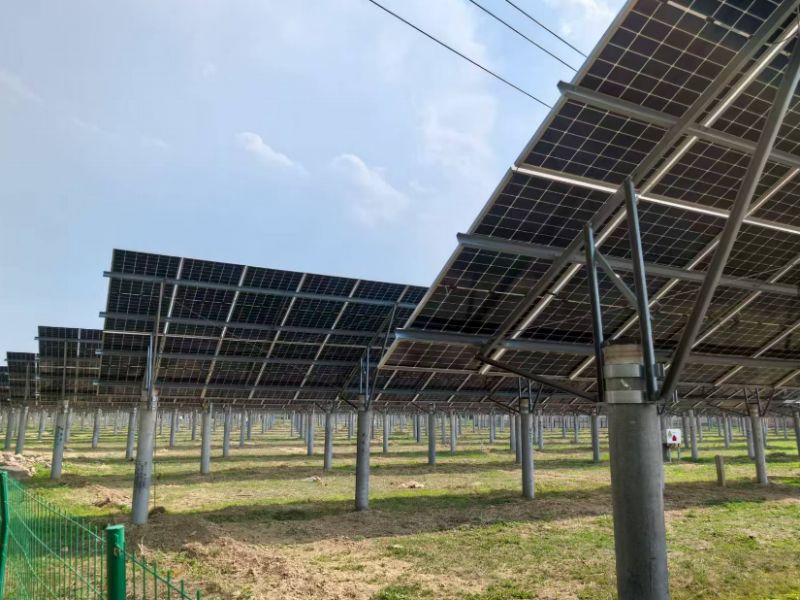

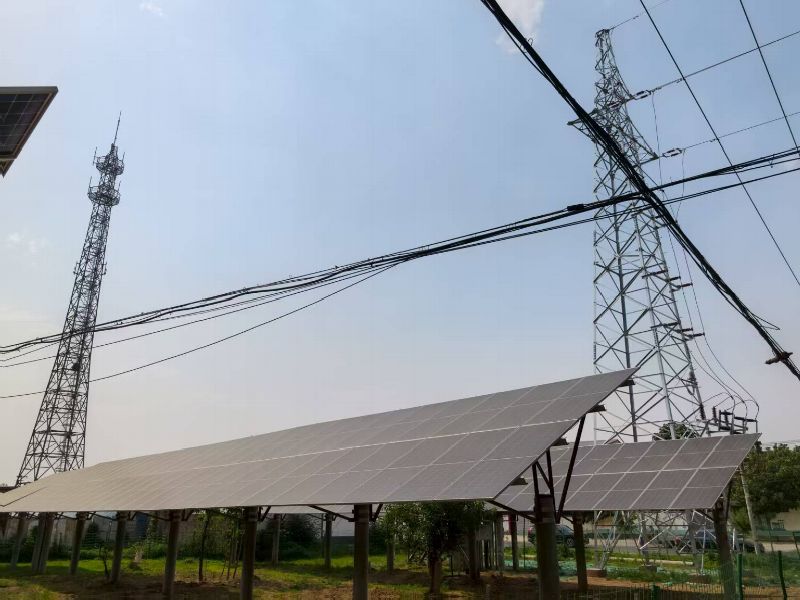

2500kVA PV-transformator voor aanvullende agrarische elektriciteitscentrale in de Noord-Chinese vlakte, China. Dit project, gelegen in een landbouwgebied van de Noord-Chinese vlakte, maakt gebruik van het 'agrivoltaïsche complementaire' model-waarbij gewassen zoals tarwe en sojabonen worden verbouwd onder PV-panelen, waardoor de opwekking van PV-energie wordt gerealiseerd zonder de landbouwproductie te beïnvloeden. Deze op maat gemaakte transformator integreert "PV-netaansluiting + landbouwstroomvoorziening" via een dubbel-wikkelingsontwerp, waardoor de noodzaak voor extra investeringen in landbouwtransformatoren wordt geëlimineerd en ongeveer 150.000 RMB aan apparatuurkosten per eenheid wordt bespaard. Het project verbetert niet alleen de efficiëntie van het landgebruik (met een PV-opbrengst van ongeveer 3.000 RMB per mu per jaar en een landbouwproductie van ongeveer 2.000 RMB per mu per jaar), maar biedt ook een kosteneffectieve energieoplossing voor het 'agrivoltaïsche complementaire' model.

Veelgestelde vragen

Vraag: Hoe worden goederen vervoerd? Hoe wordt de vracht berekend?

A: De verzendmethode wordt bepaald door de bestelhoeveelheid: Kleine batch/monsters: Internationale》(DHL/UPS/FedEx), levering binnen 3-7 dagen, vracht berekend op basis van gewicht/volume; Grote hoeveelheid: zeevracht (containervervoer), levering binnen 20-40 dagen, vrachtprijs op basis van bestemmingshaven en containertype. Wij kunnen helpen bij het regelen van het transport, maar klanten kunnen ook hun eigen expediteurs aanwijzen.

Vraag: Welke documenten zijn vereist voor douaneafhandeling? Help jij mee met de afhandeling ervan?

A: Inklaringsdocumenten omvatten handelsfactuur, paklijst, vrachtbrief, certificaat van oorsprong (CO/FORM A) en productcertificeringsrapport (bijv. CE-certificaat). We bieden een complete set documenten en begeleiden klanten bij het invullen van de door de lokale douane vereiste formulieren; Over aanvullende documenten (zoals authenticatie op de ambassade) kan worden onderhandeld (er zijn aparte kosten van toepassing).

Vraag: Biedt u installatiebegeleiding of technische ondersteuning?

EEN: Ja. Wij bieden samen met de goederen een Engelse installatiehandleiding, bedradingsschema en onderhoudsgids; Technische begeleiding op afstand is beschikbaar via videoconferentie of e-mail. Indien nodig kan er onderhandeld worden over -installatieondersteuning op locatie (reiskosten voor rekening van de klant).

Vraag: Kunt u producttestrapporten of fabrieksinspectiegegevens verstrekken?

EEN: Zeker. Elke transformator ondergaat vóór levering meer dan 10 tests, waaronder een isolatietest, belastingstest en temperatuurstijgingstest. Er zijn gedetailleerde Engelse testrapporten beschikbaar om ervoor te zorgen dat de productprestaties aan de normen voldoen.
